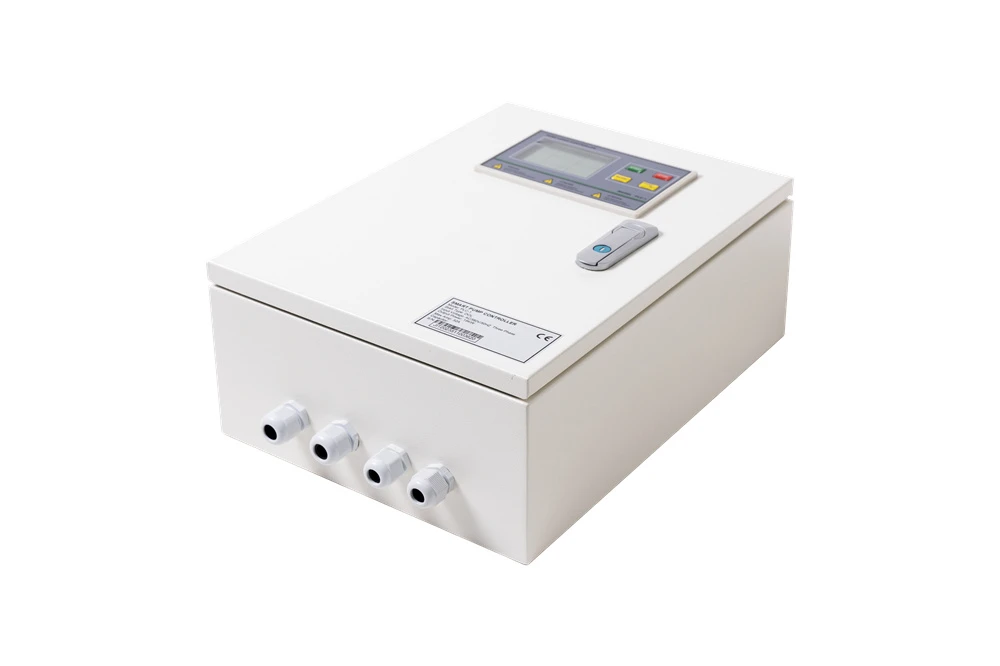

2 Pump Intelligent Pump Controller

Við kunnum að meta að þú velur vörur okkar og við lofum að halda áfram að veita þér vinalega, hjálpsama þjónustu.

Innsæi, forritanlegt stjórn- og verndarkerfi fyrir miðflótta-, leiðslu-, tvíhliða og þriggja fasa djúpbrunnsdælur, meðal annars, er Intelligent Pump Controller.



Stýringin getur starfað á marga vegu með því að nýta ýmsar rafmagnsuppsetningar. Neminn eða skynjarinn laus í brunninum er lykileiginleiki sem aðgreinir stjórnandann frá venjulegum On/Off dælu stjórnboxi. Einstök hönnun okkar útilokar þörfina fyrir uppsetningarnema eða skynjara í brunninum og veitir mjög viðkvæma og áreiðanlega vörn gegn þurrkeyrslu dælunnar.



Vörumerki: OEM

Framleiðandi Gerð nr: PCH32 PLUS

Virkar í: 3 fasa 220v/380v/415v

Vinnandi dæla:0.75-15kw

Plasthylki: IP 65

MCB/AC tengiliði: CHNT

Gerð: Duplex til skiptis stjórnborð

Málspenna: 120/208/240V/380V/415V AC

Amper: 9 til 32 A

Samhæfð dælugerð: Sump/örvunar/borholudæla

Fjöldi dæla sem stýrt er:2

Staðsetning: inni/úti

Gerð girðingar: IP65

Stærð girðingar: 342*292*119mm

Tilfærsla á forriti: með Dip switch

Umsókn þar á meðal:

• Notað fyrir vatnsflutning frá lágum tanki í efri tank með vökvamæli eða flotrofa
• Beitt fyrir örvun með þrýstirofa og þrýstitanki.
• Notað til að lyfta skólp með vökvamæli eða flotrofa
• Notað fyrir frárennslisdælu með piggy-back flotrofa
• Notað fyrir vatnsflutning frá lágum tanki í efri tank með hæðarsendi (4-20mA)
• Sótt um örvun með þrýstisendi (4-20mA)
• Sótt um skólplyftingu með stigsendi (4-20mA)

Atriði	Vernd	Gildi	Athugasemd	Tegund bilunar
1	Dry Run verndarútgangsampere	75% af kvörðuðu hlaupandi amperi	Í valmyndarstillingu	Bilun við endurheimt
2	Viðbragðstími fyrir þurrhlaupsvörn	5s	Í valmyndarstillingu
3	Endurheimtunartími fyrir þurrhlaupsvörn	45m	Í valmyndarstillingu
4	Yfirálagsvörn trippum	130% kvarðaður hlaupandi amper	Í valmyndarstillingu	Bilun við endurheimt
5	Viðbragðstími yfir álagsvörn	5S (öfugur tími)	fastur í hugbúnaði
6	Endurheimtartími ofhleðsluverndar	4m	Í valmyndarstillingu
7	Dæla Stöðvuð verndarútgangsampere	180% af kvörðuðu hlaupandi amperi	Í valmyndarstillingu	Óendurheimtur galli
8	Dæla stöðvuð viðbragðstími varnarferðar	1s	fastur í hugbúnaði
9	Undir Spennuvörn útrásarspenna	304v	Í valmyndarstillingu	Bilun við endurheimt
10	Undir spennuvörn viðbragðstími	6s	fastur í hugbúnaði
11	Endurheimtunartími undir spennuvörn	4m	Í valmyndarstillingu
12	Yfirspennuvörn útrásarspenna	437v	Í valmyndarstillingu	Bilun við endurheimt
13	Viðbragðstími yfirspennuverndar	6s	fastur í hugbúnaði
14	Endurheimtartími yfirspennuverndar	4m	Í valmyndarstillingu
15	Opinn áfanga			Óendurheimtur galli
16	Fasa snúið við			Óendurheimtur galli
17	Yfirfall			Bilun við endurheimt
18	Yfir hitastig			Bilun við endurheimt
19	Vatnsleki			Óendurheimtur galli





Búa yfir meira en 20 ára sérfræðiþekkingu í sköpun, rannsókn og framgangi sérfróðra vatnsdælustýringa,

Afrakstur viðleitni okkar eru skólplyftustýringar okkar, PCH röðin. Það hefur alla þá getu og eiginleika sem viðskiptavinir okkar þurfa, og með nokkrum einföldum breytustillingum getur það næstum gert virkni nokkurra véla.

Notendavænar stillingar hennar lengja endingartíma dælunnar verulega og eins hnapps uppsetningarvirkni hennar varðveitir vatnsdæluna í raun.

Öflugt yfirfallsviðvörunarkerfi mun láta viðskiptavininn vita ef vatnsmagn hækkar hratt með því að virkja ytri sírenu og hátalara samtímis.

Það getur líka nákvæmlega stjórnað ræsingu og stöðvun vatnsdæla með því að meðhöndla bæði rofa og hliðstæða inntak.





1). Venjulegt vökvamagn í tunnunni

vökvastig nær rannsakanda 3# (Fljótrofi A: Upphæð), stjórnbox mun panta eina dælu til

keyrt;vökvamagn lækkar í rannsaka 2# (flotrofi A:niðurstig), ein dæla hættir að keyra;

Stjórnbox mun skipta á tvöföldum dælum sem ganga sjálfkrafa þegar vökvastigið er breytilegt frá

Kannari 2# og rannsakandi 3# (Fljótarrofi A: Upp stig - niður stig)



2). Auka rennandi í botninum

þegar ein dæla er í gangi til að tæmast eykst vökvamagn í brúsanum enn í sonde 4#

(Float Switch B: Up Level), stjórnbox mun panta aðra dælu til að keyra samtímis

frárennsli, þar til vökvamagn fer niður í sonde 2# (flotrofi A&B:niðurstig), tvöfaldar dælur

mun ekki hætta að keyra.



3). Yfirfall í botninum

þegar tvöfaldar dælur eru í gangi samtímis eykst vökvamagn í botninum enn í Sond

5# (Fljótrofi C: Upp stig), stjórnbox mun gefa viðvörunarviðvörun; Þegar vökvamagn lækkar

að rannsaka 5# (flotrofi C niður stig), hættir stjórnbox að gefa viðvörunarviðvörun



4). Auto Patrol (Anti-ryð) virka

Undir Sjálfvirkt ástand, ef stjórnkassi skoðar tvöfaldar dælur sem eru ekki í gangi í tíu daga, stjórntæki

mun skipa dælu A að ganga í 3 sekúndur og stöðva, eftir 10 sekúndna millibili, mun stjórnbúnaðurinn

skipaðu dælu B að ganga í 3 sekúndur og stoppa.

Auto Patrol getur komið í veg fyrir að dælan ryðgi og hjólið festist vegna þess að hún er ekki í gangi í langan tíma
